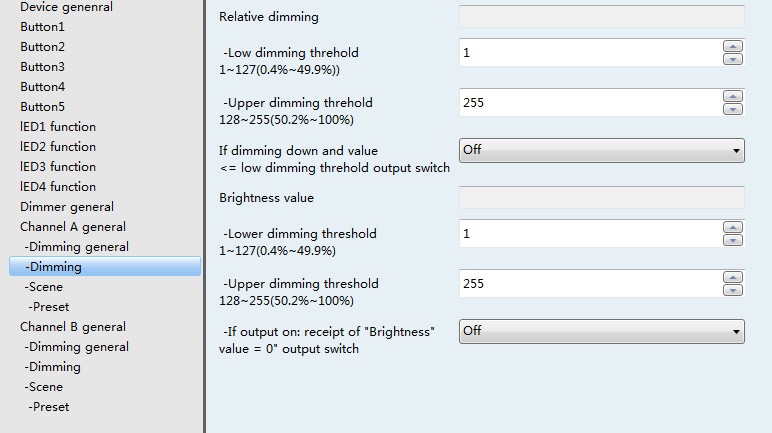

图 5.12 参数“X:Dimming”设置界面

该界面设置调光器的brightness调光方式时的一些参数， brightness 调光方式有 Relative dimming（ _{相对调光）和} brightnessvalue(亮度调光)两种。 _{说明如下：}

  Relativedimming （相对调光）参数 “low dimming threshold1 ～ 127 （ 0.4% ～ 49.9%)”

该参数设置相对调光的低限值，在低于低限值时，不能往下调光，只能往上调，范围 1~127（0.4%～49.9%)。。

参数 “upper dimming threshold 128 ～ 255 （ 50.2% ～ 100%)”

设置相对调光的高限值，高于高限值时，不能往上调光，只能往下调，范围128~255（50.2%～100%)。

参数 “If dimming dowm and value <=low dimmingthrehold output switch”

该参数表示在相对调光后小于等于低限值时的动作，是选择关闭还是维持在低限值，可选项：

Off

To low threshold value

若选择“Off”，当亮度值低于下阈值则关闭输出。

_若选择 “To low threshold value”， _{当亮度低于下阈值时，则保持下阈值。}

Brightnessvalue （绝对调光） 参数 “low dimmingthreshold 1 ～ 127 （ 0.4% ～ 49.9%)”

该参数设置绝对调光的下阈值，范围 1~127。调光直接从下阈值开始调光。

参数 “upper dimming threshold 128 ～ 255 （ 50.2% ～ 100%)”

该参数设置亮度调光的上限值，范围 128~255。

参数 “Ifoutput on : receipt of “brightness value=0”output switch”

该参数设定能不能用指定亮度 0 来关闭输出，可选项：

Off

To low threshold value

若选择“Off”，当亮度值低于下阈值则关闭输出。

_若选择 “To low threshold value”， _{当亮度低于下阈值时，则保持下阈值。}
